AVR programátor USB

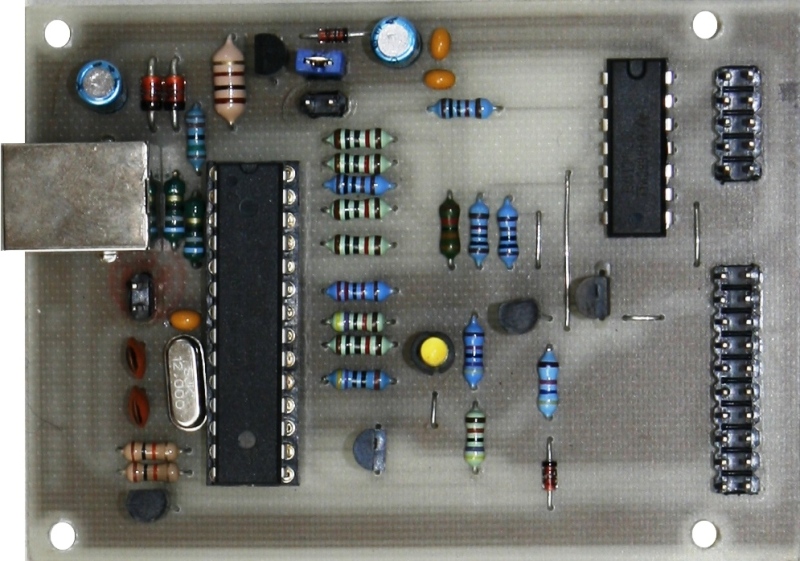

Ďalší jednoduchý, bezpečný a rýchly AVR programátor pracujúci už cez USB rozhranie. Programátor je kompatibilný s STK500 a umožňuje programovanie v režime ISP aj HVSP. Pre pripojenie cez USB má priamo implementovaný USB – sériový prevodník. Zapojenie je prevzaté z AVR-Doper programátora. Plošný spoj je jednostranný a oproti pôvodnému, prípadne ostatným variantom, je zmenšený a vynechané sú pätice pre DIL obvody.

Základné vlastnosti

  • HVSP umožňuje použiť pin RESET ako štandardný I/O pin, čo je výhodné obzvlášť pri malých 8 a 14 pinových zariadeniach
  • Jednostranný plošný spoj, žiadne externé USB obvody
  • Nastaviteľné ISP hodiny umožňujúce programovať zariadenia pri nízkom taktovaní napr. 32kHz. Zmena je umožnená aj pomocou prepojky na DPS, pokiaľ to neumožnuje programovací software
  • Nie je potrebné externé napájanie, využíva sa napájanie z USB
  • Schéma aj firmware je Open Source

Z pohľadu pripojenia do PC, AVR-Doper môže pracovať v dvoch režimoch:

  1. so zabudovaným USB – sériovým prevodníkom
  2. so špeciálnym komunikačným protokolom, ktorý je založený na USB HID štandarde

Software

Pre programovanie je možné použiť program avrdude, ktorý je súčasťou WinAVR. Nastavenie a parametre pre jednotlivé režimy sú uvedene bližšie v prílohe. Pokiaľ by príkazový režim niekomu nevyhovoval, môže použiť GUI nadstavbu – AVR8 Burn-O-Mat

Nastavenie pre Burn-O-Mat

avrdude

Prílohy

V prílohe AVR-Doper.zip je schéma, zmenšený plošný spoj a firmware pre ATmega8. V druhej prílohe je originál podľa Objective Development Software GmbH

AVR-Doper

Galéria
